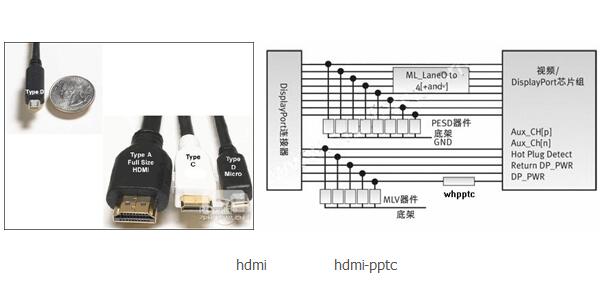

自恢復保險絲協同保護HDMI 1.3接口的方案：HDMI1.3接口標準把以前HDMI的數據傳送速度提高了一倍，每對差動信號線的數據傳送速度達到3.4Gbps。由于數據傳送速度高，對于信號的傳輸質量、電路板的優良設計極為重要。在3.4Gbps時，在阻抗（TDR）、數據眼圖和遠端的串?dāng)_方面，高速接口HDMI1.3設計規范有自己的要求。 　　“在HDMI設計方面，要把信號的質量和串?dāng)_方面的性能都做到最好，是很復雜的，而增加ESD、過電流偵測與保護電路則增大了設計的難度。”為此我們設計了過流過溫保護器件自恢復保險絲與雙向電壓保護器件的TVS管配合，完成HDMI1.3接口的協同保護電路，通過測試，在空氣進行靜電放電測試時為±15kV，接觸測試為±8Kv的要求，它超過了HDMI1.3標準的要求，能夠幫助電子設備制造商加快產品進入市場。
　　響應速度為PS級的TVS管雙向保護器件放在HDMI連接器的后面，可以幫助工程師達到IEC61000-4-2標準關于ESD保護。在使用HDMI的信號源中，例如DVD播放器、機頂盒、計算機以及其他高清晰度信號源，規范要求發送器接口的電源電壓必須有過電流保護，以防止短路或者不正常的大電流對這些產生信號的設備造成損壞。自恢復保險絲的1812/1210/1206系列應用于+5V電源的過電流保護，供用戶選擇，它使用深受歡迎的自恢復保險絲 SMD電路保護器件。
　　上述方案也可以用于各種終端產品，包括DisplayPort、USBPort、WiMAX和移動電話基站、Esata，以及其他高速數據和模擬接口。
