在常規的防護方案中，
半導體放電管因其優越的性價比被廣泛認可，該類器件適用于通訊系統一、二級的防雷擊浪涌、防靜電、防EMI干擾等保護，產品廣泛用于：電話機、傳真機、Modem、XDSL終端、程控交換機局端設備、T1/E1接口、儀器儀表、及其配線架、RS485/232數據線、以太網交換機、CATV設備、安防產品、遠程監控、遠程抄表等產品中。
的選型要素：
1、最大瞬間峰值電流IPP必須大于通訊設備標準的規定值。如FCC Part68A類型的IPP應大于100A；Bellcore 1089的IPP應大于25A。
2、轉折電壓VBO必須小于被保護電路所允許的最大瞬間峰值電壓。
3、半導體放電管處于導通狀態時，所損耗的功率P應小于其額定功率Pcm，Pcm=KVT*IPP，其中K由短路電流的波形決定。對于指數波，方波，正弦波，三角波K值分別為1.00，1.4，2.2，2.8。
4、反向擊穿電壓VBR必須大于被保護電路的最大工作電壓。如在POTS應用中，最大振鈴電壓(150V)的峰值電壓(150*1.41=212.2V)和直流偏壓峰值(56.6V)之和為268.8V，所以應選擇VBR大于268.8V的器件。又如在ISDN應用中，最大DC電壓(150V)和最大信號電壓(3V)之和為153V，所以應選擇VBR大于153V的器件。
5、若要使半導體放電管通過大的浪涌電流后自復位，器件的維持電流IH必須大于系統所能能提供的電流值。

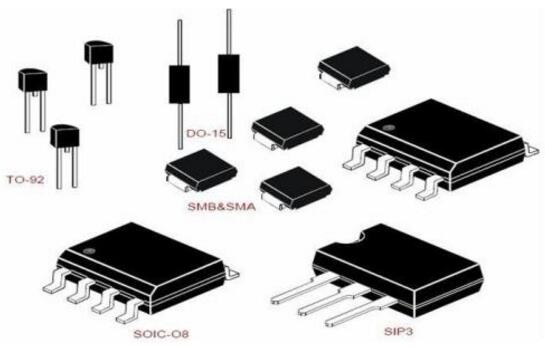

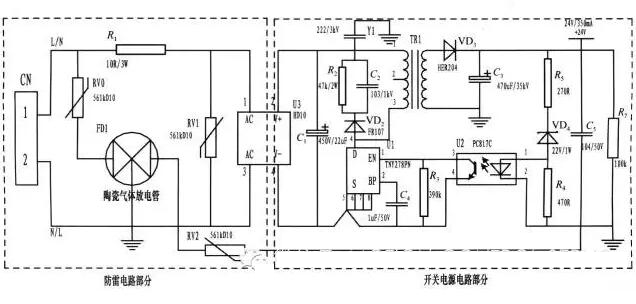

除了防雷擊浪涌，半導體放電管更是應用較多的限壓器件，有貼裝式、直插式和軸向引線式三種封裝形式。在電路防護方案中，半導體放電管一般并聯在電路上，器件不動作時，阻值最高，可視為開路，對電路幾乎沒有影響。當有異常脈沖時，阻值瞬間下降，瞬間釋放電流。當異常高壓消失，其恢復到高阻狀態，電路正常工作。
