ESD靜電二極管ESD92DE005M05-C靜電防護應用分析
　　隨著人工智能和科學技術的發展，智能硬件越來越多的融入到我們的日常生活中，我們也越來越離不開這些智能設備帶給我們的便捷體驗。用戶多數更關注智能硬件的功能實現，而作為電路保護專家的踏歌電子則更多的關注這些智能硬件的電路防護。經踏歌電子的FAE工程師分析得出的結論：智能硬件的重點防護是靜電放電。在智能硬件的電路設計階段就應該考慮到靜電防護問題，將靜電抑制器ESD靜電二極管加入到電路中。

　　靜電放電是一個持久的過程，也就是說靜電防護問題必然要得到電子工程師的關注。就智能硬件這方面，僅僅在今年，物聯網產品也比2015年增長50%，未來主要發展方向是在智能家居和智能商業大廈的相關產品上。未來5年，無論是家庭還是辦公室場所都會被大量的物聯網產品所占領。而因?yàn)槲锫?lián)網的火熱，穀歌和蘋果似乎都不約而同地著力于智能家居領域。本篇小編的重點在于詳解ESD靜電二極管ESD92DE005M05-C靜電防護應用，在了解ESD靜電二極管ESD92DE005M05-C的靜電防護應用前，首先要做的是清楚其最基本的參數特性： 　　ESD92DE005M05-C的產品參數：

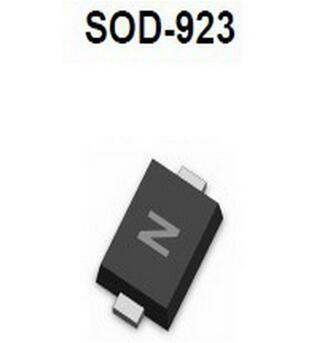

　　封裝：SOD-923
　　電壓：5V
　　鉗位電壓：12.9V
　　容值：0.5pF
　　功率：150mW

　　ESD92DE005M05-C的特性：
　　1、超低電容0.5pF
　　2、低鉗位電壓
　　3、小體積外形尺寸：0.039″x0.024″(1.00mm x 0.60mm)
　　4、低身高：0.016″(0.4mm)
　　5、斷態工作電壓：5V
　　6、低泄漏
　　7、響應時間通常小于1.0ns
　　8、IEC61000-4-2 四級ESD保護
　　9、IEC61000-4-2(ESD)±8kV(空氣),±8kV(接觸)

　　ESD92DE005M05-C的產品應用：
　　1、手機
　　2、便攜式設備
　　3、數碼相機
　　4、電源

　　ESD靜電二極管ESD92DE005M05-C的靜電防護應用
　　在實際防護應用中，電子工程師隻需要將ESD靜電二極管ESD92DE005M05-C并聯于電路中，當電路正常工作時，它處于截止?fàn)顟B(tài) （高阻態），不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變?yōu)榈妥钁B(tài)，給瞬間電流提供低阻抗導通路徑,同時把異常高壓箝製在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢複至高阻態，電路正常工作。
