TVS管(硅半導體)

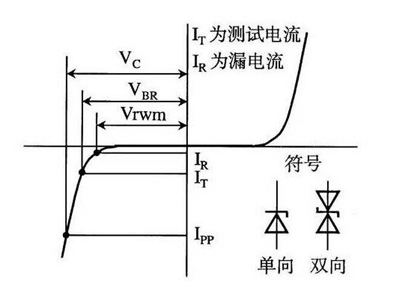

　　瞬態抑制二極管-簡稱TVS，是一種二極管形式的高效能保護器件，利用P-N結的反向擊穿工作原理，將靜電的高壓脈沖導入地，從而保護了電器內部對靜電敏感的元件。以TVS二極管為例：當瞬時電壓超過電路正常工作電壓后，TVS二極管便發生雪崩，提供給瞬時電流一個超低電阻通路，其結果是瞬時電流通過二極管被引開，避開被保護器件，并且在電壓恢復正常值之前使被保護回路一直保持截止電壓。當瞬時脈沖結束以后，TVS二極管自動回復高阻狀態，整個回路進入正常電壓。TVS管的失效模式主要是短路，但當通過的過電流太大時，也可能造成TVS管被炸裂而開路。 　　TVS管有單向和雙向兩種，單向TVS管的特性與穩壓二極管相似，雙向TVS管的特性相當于兩個穩壓二極管反向串聯，其I-V曲線特性圖見圖1，圖中性能參數注解：
　?、俜聪驍鄳B(tài)電壓(截止電壓) VRWM與反向漏電流IR：反向斷態電壓(截止電壓)VRWM表示TVS管不導通的最高電壓，在這個電壓下只有很小的反向漏電流IR。
　?、趽舸╇妷篤BR：TVS管通過規定的測試電流IT時的電壓，這是表示TVS管導通的標志電壓。
　?、勖}沖峰值電流IPP：TVS管允許通過的10/1000μs波的最大峰值電流（8/20μs波的峰值電流約為其5倍左右，8/20μs是定義IPP脈沖波電流），超過這個電流值就可能造成永久性損壞。在同一個系列中，擊穿電壓越高的管子允許通過的峰值電流越小。
　?、茏畲篌槲浑妷篤C：TVS管流過脈沖峰值電流IPP時兩端所呈現的電壓。
　?、菡?qū)妷篤F：TVS通過正向?qū)娏鱅F的壓降。
　　除上述性能參數外，TVS管還有一個關鍵參數：P-N結電容Cj。
