介紹: TL431是一個有良好的熱穩定性能的三端可調分流基準電壓源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中可以用它代替齊納二極管，例如，數字電壓表，運放電路、可調壓電源，開關電源等等。
　　特點：
　　可編程輸出電壓為36V
　　電壓參考誤差：±0.4％ ，典型值@25℃（TL431B）
　　低動態輸出阻抗，典型0.22Ω
　　負載電流能力1.0mA to 100mA
　　等效全范圍溫度系數50 ppm/℃典型
　　溫度補償操作全額定工作溫度范圍
　　低輸出噪聲電壓

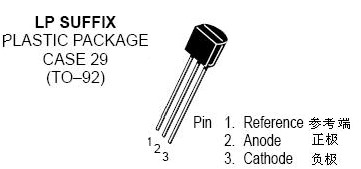

　　圖1 TO92封裝引腳圖

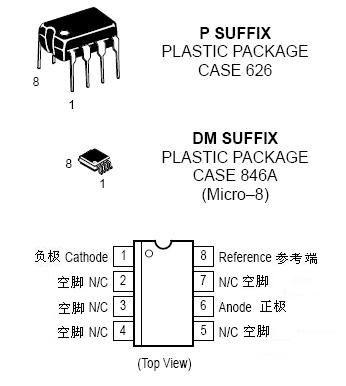

　　圖2 8腳封裝引腳功能

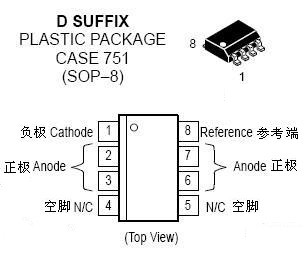

　　 圖3 SOP-8 貼片封裝引腳圖

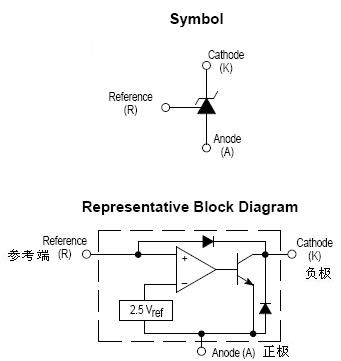

　　圖4 TL431符號及內部方框圖

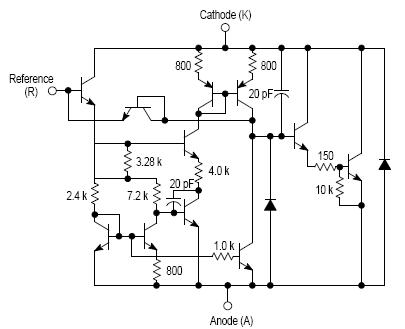

　　圖5 TL431內部電路圖

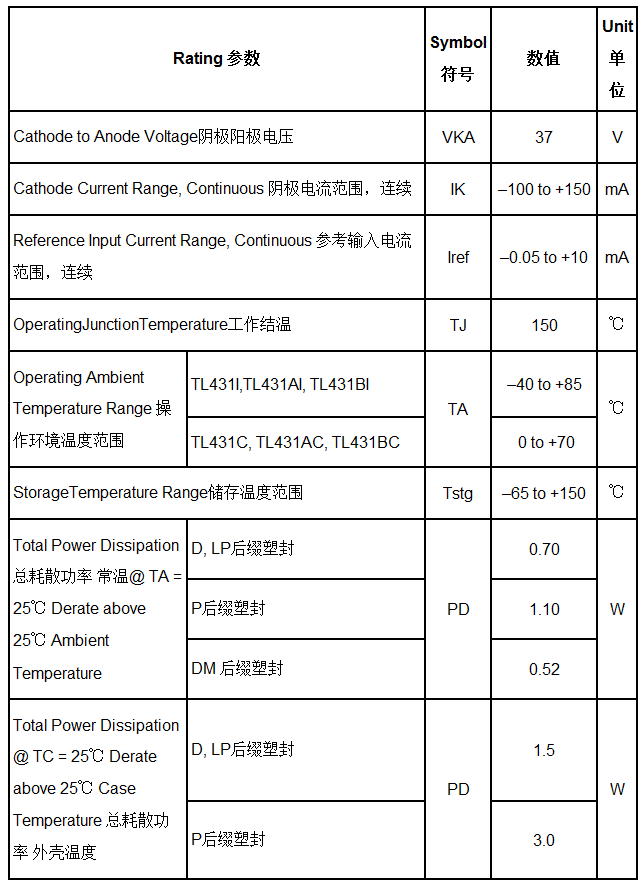

　　MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)
最大額定值（環境溫度范圍適用，除非另有說明。 ）

Rating 參數		Symbol 符號	數值	Unit 單位
Cathode to Anode Voltage陰極陽極電壓		VKA	37	V
Cathode Current Range, Continuous 陰極電流范圍，連續		IK	–100 to +150	mA
Reference Input Current Range, Continuous 參考輸入電流范圍，連續		Iref	–0.05 to +10	mA
OperatingJunctionTemperature工作結溫		TJ	150	℃
Operating Ambient Temperature Range 操作環境溫度范圍	TL431I,TL431AI, TL431BI	TA	–40 to +85	℃
	TL431C, TL431AC, TL431BC		0 to +70
StorageTemperature Range儲存溫度范圍		Tstg	–65 to +150	℃
Total Power Dissipation總耗散功率 常溫@ TA = 25℃ Derate above 25℃ Ambient Temperature	D, LP后綴塑封	PD	0.70	W
	P后綴塑封		1.10
	DM 后綴塑封		0.52
Total Power Dissipation @ TC = 25℃ Derate above 25℃ Case Temperature 總耗散功率 外殼溫度	D, LP后綴塑封	PD	1.5	W
	P后綴塑封		3.0

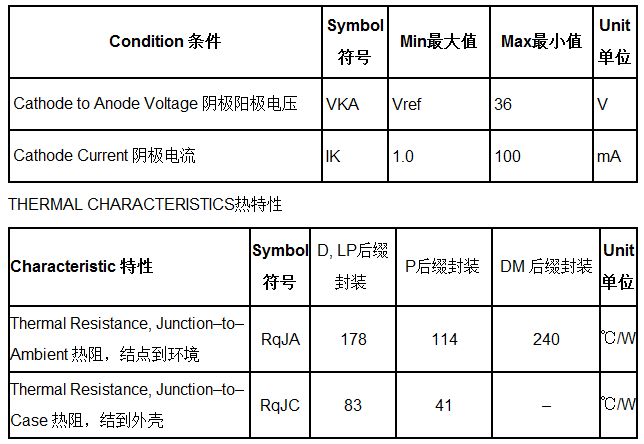

　　RECOMMENDED OPERATING CONDITIONS建議操作條件

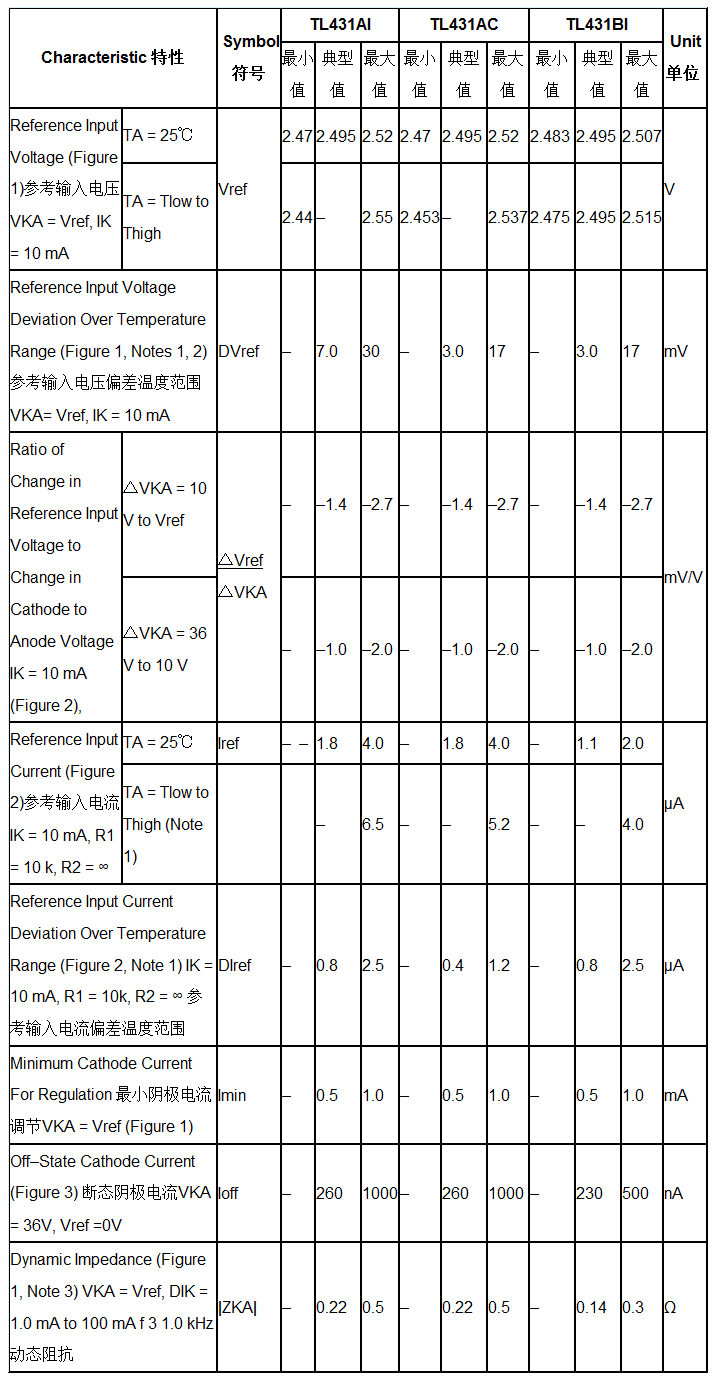

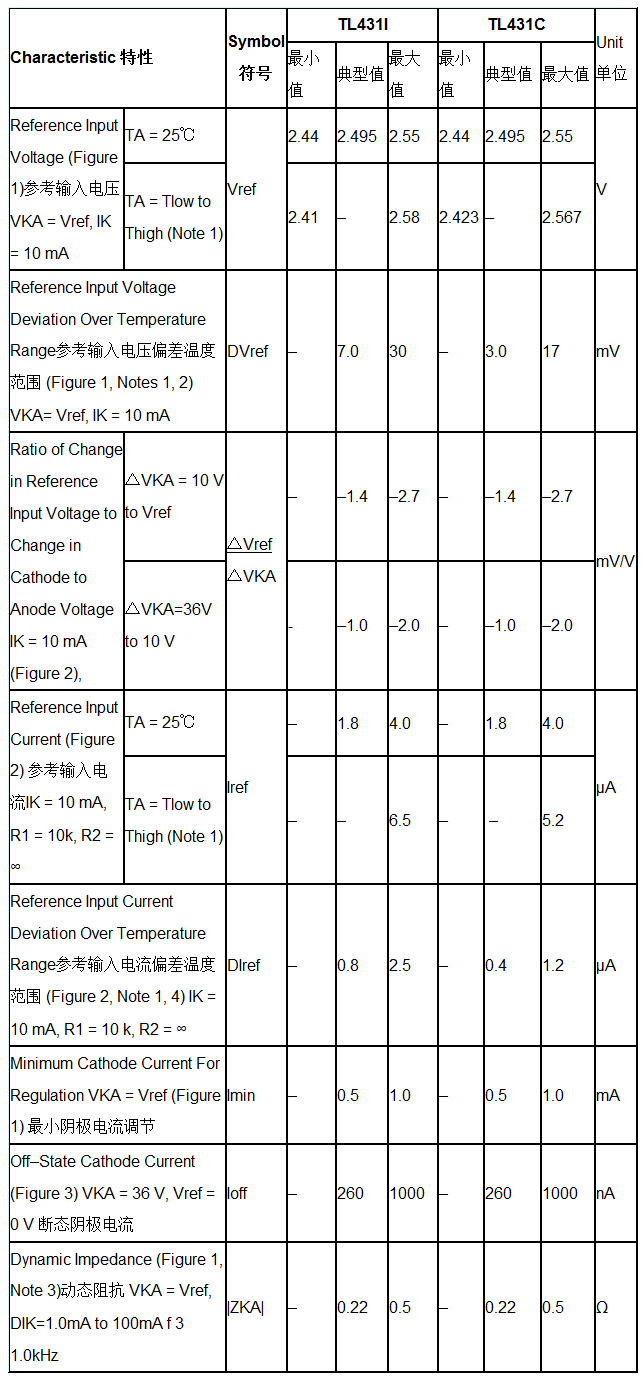

　　ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)電氣特性（25℃ ，除非另有說明。）


　　ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)電氣特性（25℃，除非另有說明。）

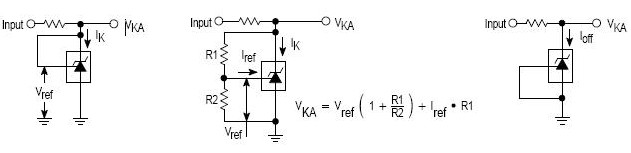

　　圖6 測試電路VKA = Vref 　　圖7 測試電路VKA > Vref 　　圖8  測試電路for Ioff

　　曲線圖：

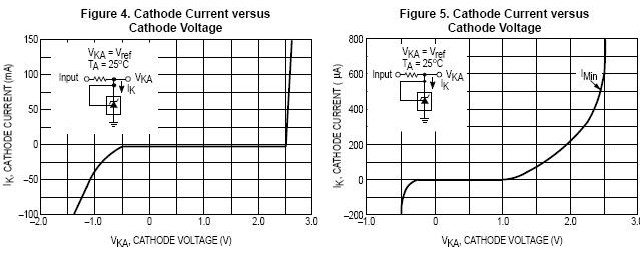

　　圖9 陰極電流與陰極電壓 　　圖10 陰極電流與陰極電壓

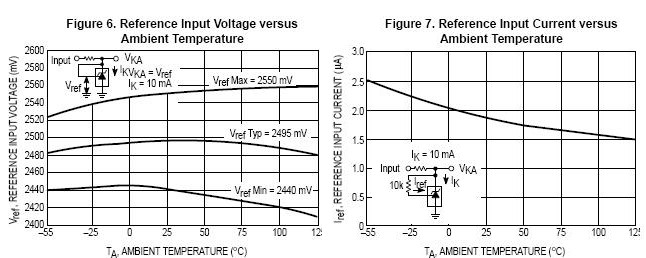

　　圖11  參考輸入電壓與常溫  　　圖12  參考輸入電流與常溫

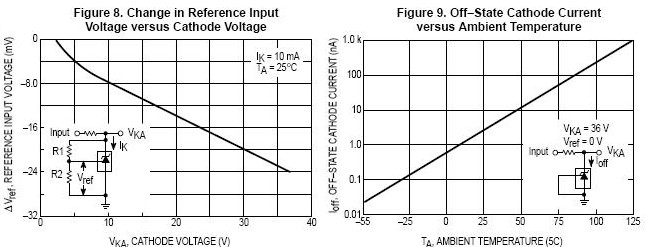

　　圖13 變化的參考輸入電壓與陰極電壓 　　 圖14 斷態陰極電流隨環境溫度

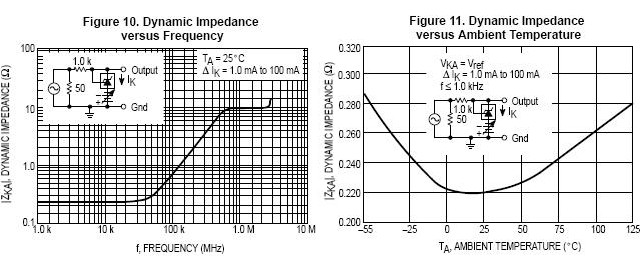

　　 圖15 動態阻抗與頻率　　  圖16 動態阻抗隨環境溫度

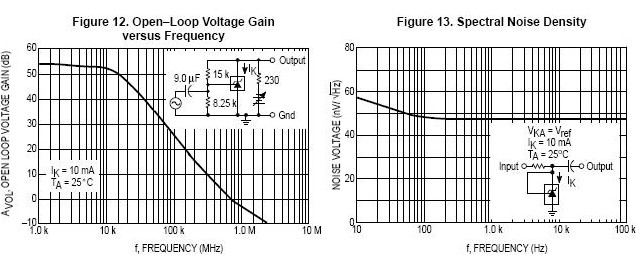

　　圖17  開環電壓增益與頻率 　　 圖18  譜噪聲密度

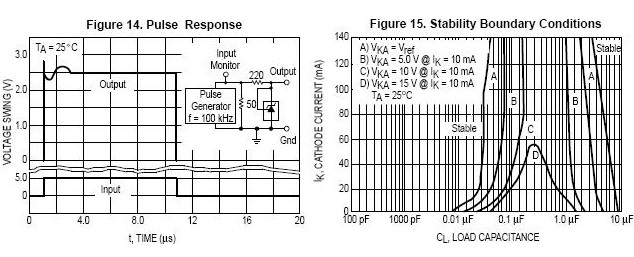

　　 圖19   脈沖響應 　　圖20   穩定的邊界條件

　　應用法：


　　圖21測試電路曲線a 邊界條件的穩定性 圖22曲線測試電路的B，C和D邊界條件的穩定性

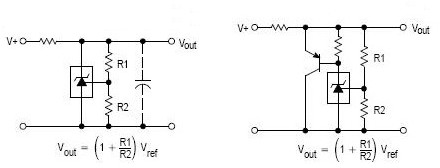

　　 圖23并聯穩壓器電路圖　　圖24 大電流并聯穩壓器電路

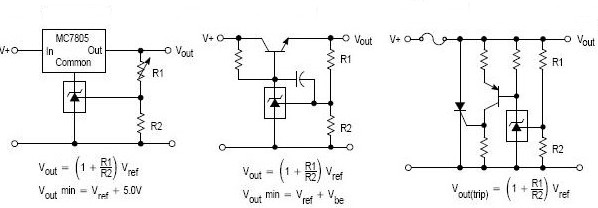

　　圖25 控制三端固定穩壓輸出電路　　圖26 串聯穩壓調節電路　　 圖27 過壓保護電路

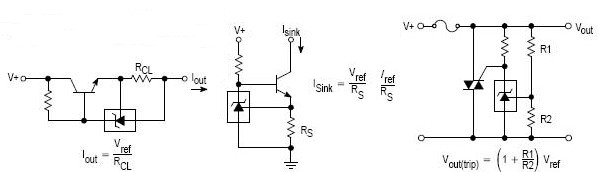

　　圖28  恒流源電路 　　圖29 恒定流入電流源電路　　 圖30 雙向可控硅過壓保護電路

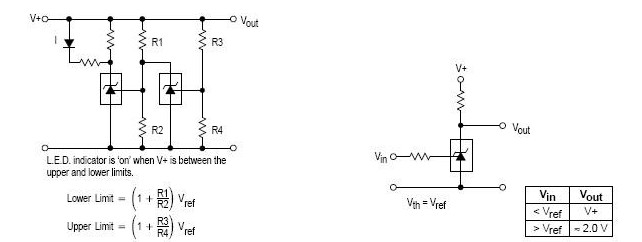

　　圖31  電壓監視器電路　　  圖32 單電源比較溫度補償電路

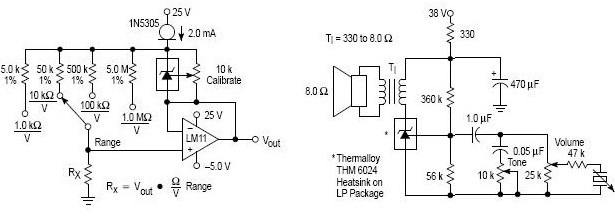

　　 圖33 線性歐姆表電路圖 　　圖34  簡單的400毫瓦唱機放大器電路

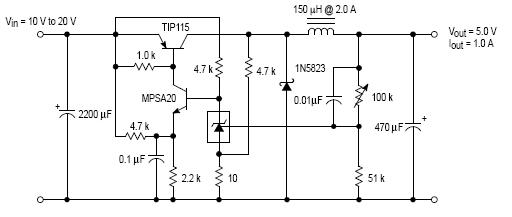

　　 圖35 高效率降壓型開關轉換器電路圖

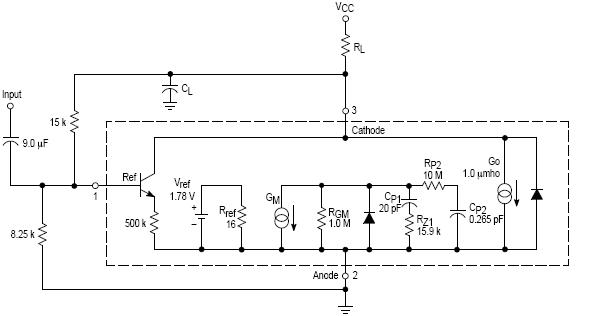

　　圖36 簡體TL431器件模型



　　 圖37   封裝圖

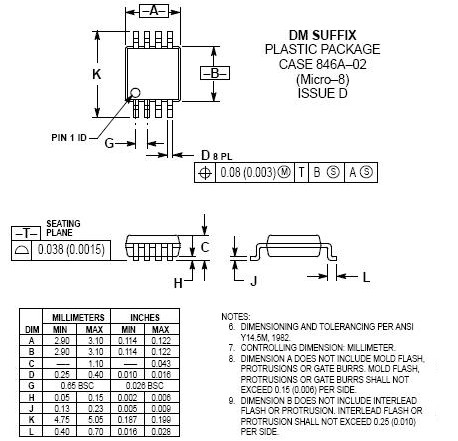

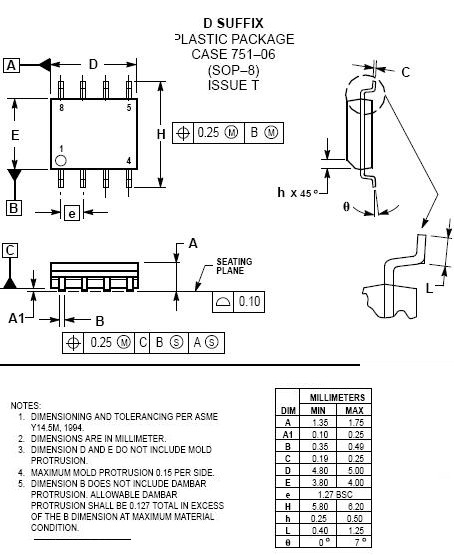

　　 圖38  SOP-8 貼片封裝圖



　　圖39    封裝圖
