一、穩壓管
　　1．工作特性及應用      穩壓管又稱齊納二極管，實物外形見下圖。通常用文字“V”代表，它是一種用特殊工藝制造的硅二極管，只要反向電流不超過極限電流，管子工作在擊穿區并不會損壞，屬可逆擊穿，這與普通二極管破壞性擊穿是截然不同的。穩壓管工作在反向擊穿區域時，利用其陡峭的反向擊穿特性在電路中起穩定電壓作用。

　　穩壓管的外形                              電路符號
　　穩壓管的伏安特性曲線如的正向特性與普通二極管相同。 反向特性曲線在擊穿區域比普通二極管更陡直，這表明穩壓管擊穿后，通過管子的電流變化(ΔIz)很大，而管子兩端電壓變化(ΔVz)很小，或說管子兩端電壓基本保持一個固定值。穩壓管在電路中主要功能是起穩壓作用。

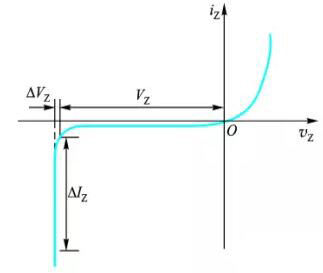

　　穩壓管的伏安特性曲線
　　2．穩壓管主要參數
　　穩定電壓VZ  指穩壓管的反向擊穿電壓。
　　穩定電流IZ  指管子在正常工作時的參考電流值，其值在穩壓區域的最大電流IZmax與最小電流IZmin之間。當流過管子的電流小于IZmin時管子不能起穩壓作用。
　　最大穩定電流IZmax  指穩壓管最大工作電流，超過Izmax
　　耗散功率PZM  指管子不致因熱擊穿而損壞的最大耗散功率。它近似等于穩定電壓與最大穩定電流的乘積，即PZM=VZ·IZmax。
　　動態電阻rZ  反映穩壓管的穩壓性能，動態電阻越小，穩壓性能越好。
　　溫度系數k  溫度系數反映由溫度變化引起的穩定電壓變化。

　　二、發光二極管
　　發光二極管是一種把電能變成光能的半導體器件。發光二極管由磷化鎵、砷化鎵等半導體材料制成，電路符號和實物照片見下圖。

　　發光二極管電路符號

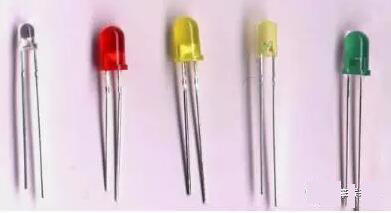

　　發光二極管實物圖
　　當給發光二極管加上偏壓，有一定的電流流過時二極管就會發光，這是由于PN結的電子與空穴直接復合放出能量的結果。發光二極管的種類很多，按發光的顏色可分為：紅色、藍色、黃色、綠色，還有三色變色發光二極管和眼睛看不見的紅外光二極管；按外形可分為：圓形、方形等。

　　三、光電二極管
　　光電二極管又稱為光敏二極管。光電二極管也是由一個PN結構成，但是它的PN結面積較大，通過管殼上的一個玻璃窗口來接收入射光。    當沒有光照射時反向電阻很大，反向電流很??；當有光照射時，反向電阻減小，反向電流增大。

　　光電二極管電路符號

　　光電二極管元件外形

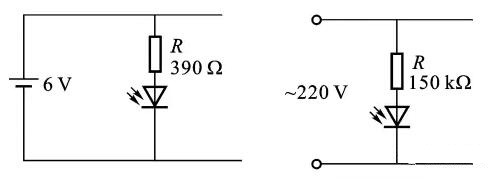

　　發光二極管應用電路如下圖所示。

　　6V直流電壓指示                              220V交流電指示

　　四、無引線片狀二極管
　　無引線片狀二極管焊點處于元件的兩端，在目前的電子產品中得到廣泛應用，其特點是體積小、重量輕、高頻性能好、形狀簡單、尺寸標準化，便于自動化裝配。
　　1.肖特基二極管

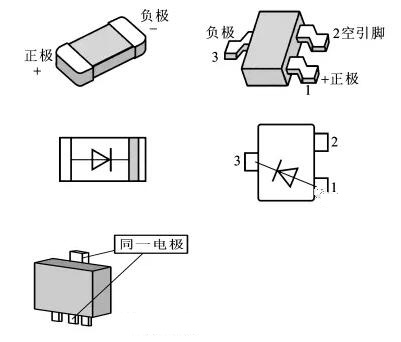

　　常見的肖特基二極管封裝形式主要有兩種：一種是片狀二腳封裝，見圖；另一類為片狀SOT-23封裝（MMBD），見圖。
　　2.穩壓二極管
　　片狀穩壓二極管的穩壓值在2～30V，額定功率為0.5W的穩壓管其封裝多采用SOT-23形式，額定功率為1W多采用SOT-89（1W）封裝，見圖。

　　3.開關二極管
　　該類管子運用于數字脈沖電路及電子開關電路，片狀開關管分為單開關二極管和復合開關二極管兩大類
　　4．復合二極管

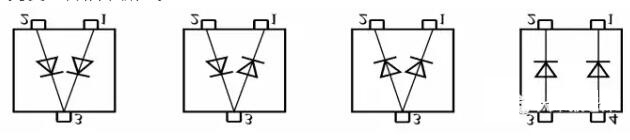

　　“復合二極管”是指在一個封裝內，包含有2個以上的二極管，以滿足不同的電路工作要求，同時可縮小元器件的數量和體積，復合二極管的組合形式有：共陰極式、共陽極式、串聯式和獨立式等類型，如下圖所示。

　　復合二極管的組合形式
