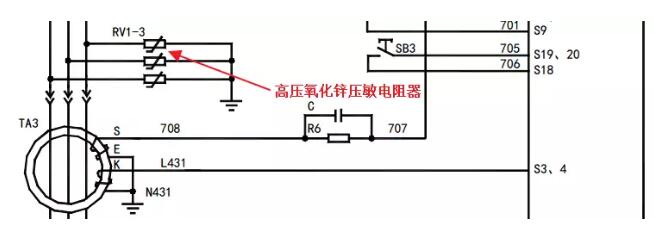

檢修過高防開關，移動變電站的朋友可能在都見過上圖這個元件，這個就是高壓氧化鋅壓敏電阻，一般將其并聯在主回路中，作為過電壓保護元件使用。它主要用于抑制電氣系統的各類操作過電壓、回路諧振過電壓和雷電感應過電壓。 　　上圖為其在GBP9L-6G型礦用隔爆型礦用高壓真空配電裝置中應用的接線方式。

　　保護原理：
　　根據壓敏電阻的伏安特性，壓敏電阻可以分為三個工作區：預擊穿區、擊穿區、上升區。 　　預擊穿區：在此區域內，施加于壓敏電阻器兩端的電壓小于其壓敏電壓，其導電屬于熱激發電子電導機理。因此，壓敏電阻器相當于一個10MΩ以上的絕緣電阻，這時通過壓敏電阻器的阻性電流僅為微安級，可看作為開路。該區域是電路正常運行時壓敏電阻器所處的狀態。
　　擊穿區：壓敏電阻器兩端施加一大于壓敏電壓的過電壓時，其導電屬于隧道擊穿電子電導機理，其伏安特性呈優異的非線性電導特性，在擊穿區，壓敏電阻器端電壓的微小變化就可引起電流的急劇變化，壓敏電阻器正是用這一特性來抑制過電壓幅值和吸收或?qū)Φ蒯尫胚^電壓引起的浪涌能量。
　　上升區：當過電壓很大，使得通過壓敏電阻器的電流大于約100A/cm2時，壓敏電阻器的伏安特性主要由晶粒電阻的伏安特性來決定。此時壓敏電阻器的伏安特性呈線性電導特性，上升區電流與電壓幾乎呈線性關系，壓敏電阻器在該區域已經劣化，失去了其抑制過電壓、吸收或釋放浪涌的能量等特性。
　　根據壓敏電阻器的導電機理，其對過電壓的響應速度很快，因此只要選擇和使用得當，壓敏電阻器對線路中出現的瞬態過電壓有優良的抑制作用，從而達到保護電路中其它元件免遭過電壓破壞的目的。
