自恢復保險絲是一種過流保護的電子元件，采用高分子有機聚合物在高壓、高溫，硫化反應的條件下攙加導電粒子材料，經過特殊的工藝加工而成。傳統保險絲過流保護，僅能保護一次，燒斷了需更換，而自恢復保險絲具有過流過熱保護，自動恢復雙重功能。

　　自恢復保險絲的工作原理
　　自恢復保險絲由經過特殊處理的聚合樹脂(Polymer)及分布在里面的導電粒子(Carbon Black)組成。在正常情況下，聚合樹脂緊密地將導電粒子束縛在結晶狀的結構外，構成鏈狀導電通路，自恢復保險絲呈低阻狀態，流經自恢復保險絲的電流產生的熱能小，不會改變晶體結構。
　　當發生短路或過載時，流經自恢復保險絲的電流產生的熱量會使聚合樹脂融化，體積迅速增長，形成高阻狀態，工作電流迅速減小，從而對電路進行限制和保護。當故障排除后，自恢復保險絲重新冷卻結晶，體積收縮，導電粒子重新形成導電通路，恢復為低阻狀態，無須人工更換。 　　自恢復保險絲的分類

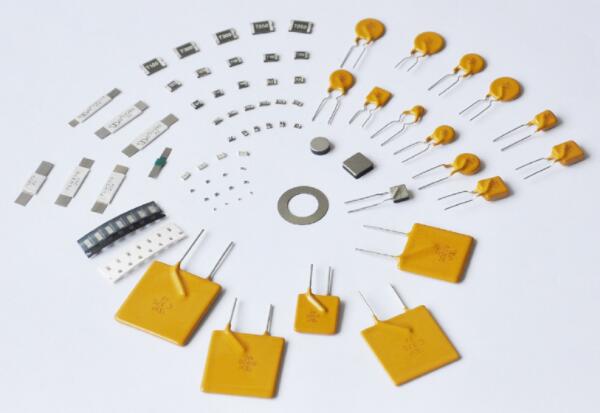

　　自恢復保險絲根據材料可分為聚合物高分子PPTC和陶瓷CPTC兩種，根據封裝形式又可分為引線插件和SMD貼片，還可以根據電壓分為600V、250V、130V、120V、72V、60V、30V、24V、16V、6V等。
　　聚合物PPTC的主要優點有：常溫零功率電阻可以作得很小，大電流產品只有幾個毫歐姆，在路功耗較小，可以忽略不計、體積相對較小?？纱?lián)在易損電路內作過流保護、溫度保險絲用，阻值突變速度快，在幾ms數量級，熱容小，恢復時間短，耐沖擊，可循環保護達8000次之多。PTC可以作過溫度保險絲用，實現過流保護和過溫保護的雙重保護功能。
　　陶瓷CPTC的主要優點為制造容易，價格便宜，但電阻大、體積大、在路損耗大，有幾十至幾千Ω范圍，適宜作小電流過流保護，高溫過熱時易出現負阻效應（阻值變?。?、保護速度慢，在上百ms的數量級、熱容大，恢復時間長，應用范圍相對較窄，不能應用于快速保護的電路、汽車線束保護、PCB線跡保護等，多應用于發熱器件、在某些小信號回路，不需要考慮損耗的地方可以選用。

　　自恢復保險絲在Arduion UNO中的過流保護
　　Arduino UNO可以用USB口直接供電。圖中黃色部分即為保險管，當UNO所需的電流大于500mA時，保險管會自動斷開，以防止損壞電腦。保險管帶自我恢復功能，當Arduino UNO所需要的5V電流恢復到允許的范圍內，保險管會自動恢復連接，繼續為Arduino UNO提供5V電壓。
